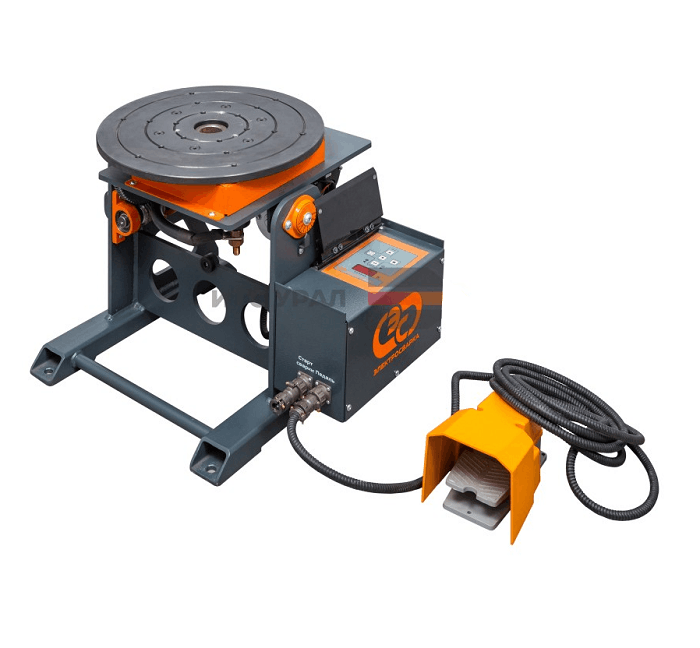

Сварочный манипулятор (позиционер) АО «Эсва» МС-1.5, нагрузка 150 кг, арт. ESVA-MS-15-150

Компактный позиционер для малых и средних изделий

Сварочный манипулятор-позиционер АО «Эсва» МС-1.5 грузоподъёмностью 150 кг предназначен для наклона и вращения изделий в положении, удобном для сварки (резки) со сварочной скоростью при автоматической, полуавтоматической и ручной электродуговой сварке. С помощью манипулятора можно производить автоматическую сварку стыковых и угловых кольцевых швов, ручную и полуавтоматическую сварку прямолинейных и кольцевых швов и другие работы, требующие поворота или кантовки изделий. МС-1.5 обеспечивает вращение на 360° и наклон до 90°, что даёт максимальный доступ к заготовке или изделию.

Техническое совершенство

Скорость вращения сварочного манипулятора МС-1.5 регулируется плавно в широком диапазоне от 0,3 до 3,0 об/мин. Опорная конструкция манипулятора устойчива и не требует дополнительного крепления. Максимальный угол наклона планшайбы составляет 90°.

Устройство манипулятора МС-1.5

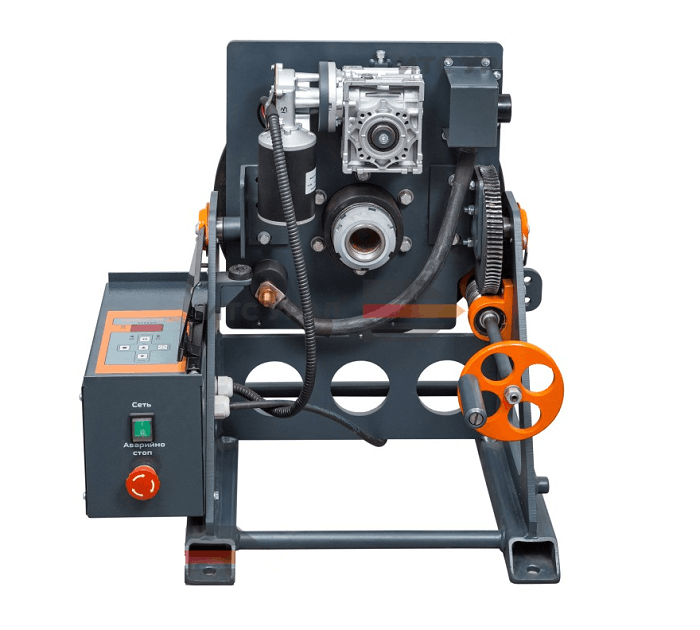

Кинематическая схема манипулятора состоит из двух самостоятельных механизмов: привода вращения планшайбы и привода наклона стола с планшайбой. Станина служит для монтажа на ней всех составных частей манипулятора и представляет собой сварную конструкцию. Планшайба служит для установки на ней свариваемого изделия и представляет собой круглую плиту с кольцевой проточкой, имеющую резьбовые отверстия для болтов крепления зажимных приспособлений. На поверхность планшайбы возможна установка различных зажимных приспособлений.

Управление и комплектация

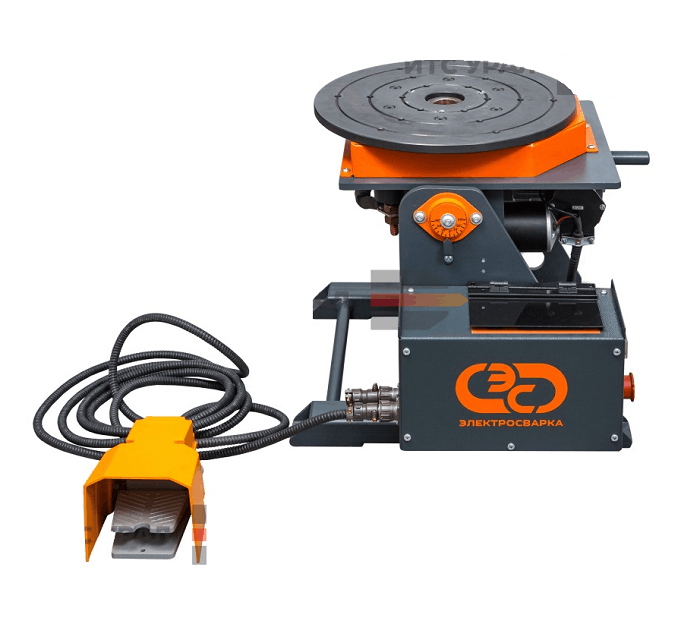

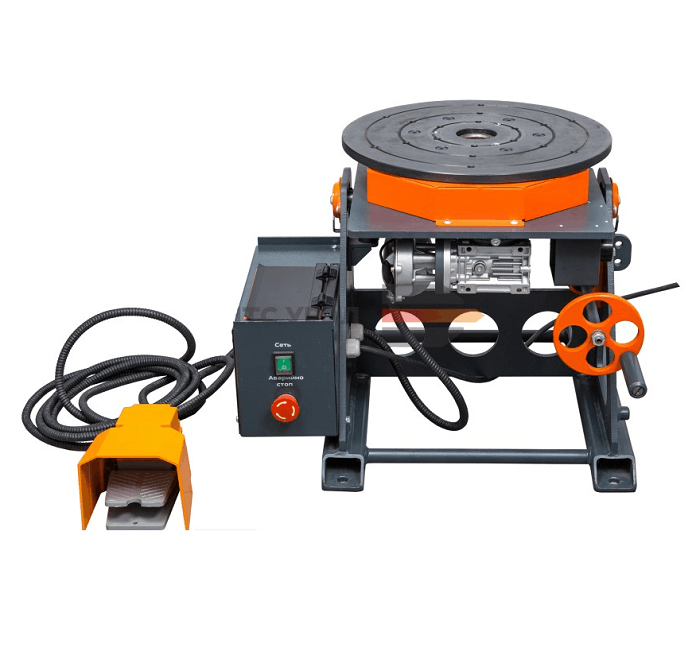

Манипулятор МС-1.5 укомплектован ножной педалью для включения и отключения вращения, которая работает в двухтактном режиме и дублирует работу кнопки RUN/STOP на панели управления. В комплект поставки входят: вращатель с шестилучевой планшайбой из стали, шкаф управления и пульт дистанционного управления.

Условия эксплуатации

Манипуляторы изготавливаются в исполнении У3 для работы в районах умеренного климата при температуре окружающего воздуха от -10°C до +45°C с относительной влажностью не более 98% при температуре +25°C на высоте не более 1000 м над уровнем моря.

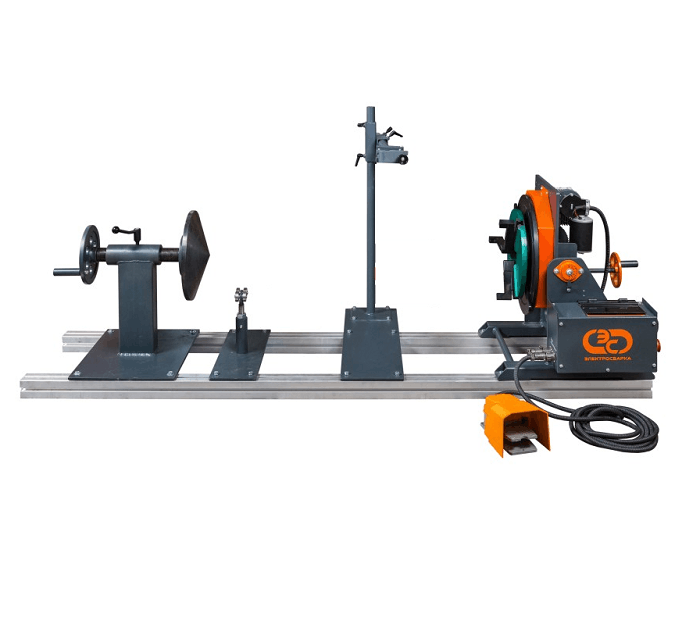

Опциональная комплектация

МС-1,5 может комплектоваться:

• штативом для горелки
• педалью управления
• зажимным патроном для фиксации деталей
• поддерживающим люнетом
• стальной или чугунной планшайбой с различными системами крепления (3, 4, 6-лучевые, с отверстиями для креплений)

Применение

Сварочный манипулятор МС-1.5 идеально подходит для следующих задач:

• Автоматическая сварка стыковых и угловых кольцевых швов на небольших деталях
• Ручная и полуавтоматическая сварка прямолинейных и кольцевых швов
• Кантовка изделий малого и среднего размера (до 150 кг)
• Поворот изделий в удобное для сварки положение

Производство и гарантия

Сварочный манипулятор-позиционер производится на заводе АО «Эсва» (г. Калининград). Продукция изготавливается по самым современным технологиям, что гарантирует её надёжность и высокие потребительские характеристики. Гарантия производителя — 1 год.

Комплексное обслуживание и поддержка в Беларуси

ЧТУП «Белвнешимпорт» осуществляет поставку, пусконаладку и сервисное обслуживание сварочных манипуляторов-позиционеров АО «Эсва» МС-1.5 в Беларуси. Мы предлагаем полный цикл услуг: консультацию по подбору оборудования, интеграцию в ваш производственный процесс, обучение персонала, гарантийное и постгарантийное обслуживание. Доступна расширенная гарантия и лизинг. Свяжитесь с нами, чтобы получить актуальную цену и помощь в подборе оптимальной комплектации для ваших задач.
